| Tempat asal: | CINA |
|---|---|
| Nama merek: | DONGJIAXIN |
| Sertifikasi: | ISO/CE |
| Nomor model: | YJV 8.7/15KV |
| Kuantitas min Order: | bisa dinegosiasikan |
| Harga: | Negotiable |
| Kemasan rincian: | 100 meter per roll atau sesuai permintaan pelanggan. |
| Waktu pengiriman: | 7-15 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union, MoneyGram |
| Menyediakan kemampuan: | 100KM/MINGGU |
| Nama model: | YJV 8.7/15KV | Opsional:: | anti tikus dan anti rayap |
|---|---|---|---|
| Ukuran: | 25~630mm² | Tingkat tegangan: | 3.6/6kv 8.7/15kv 12/20kv 25/36kv |
| Isolasi: | XLPE | Sarung: | pvc, |
| lamaran: | instalasi industri, infrastruktur, jaringan distribusi, dll | ||
| Cahaya Tinggi: | Kabel Daya Tegangan Menengah 36kv,Kabel Daya Tegangan Menengah 25kv |
||

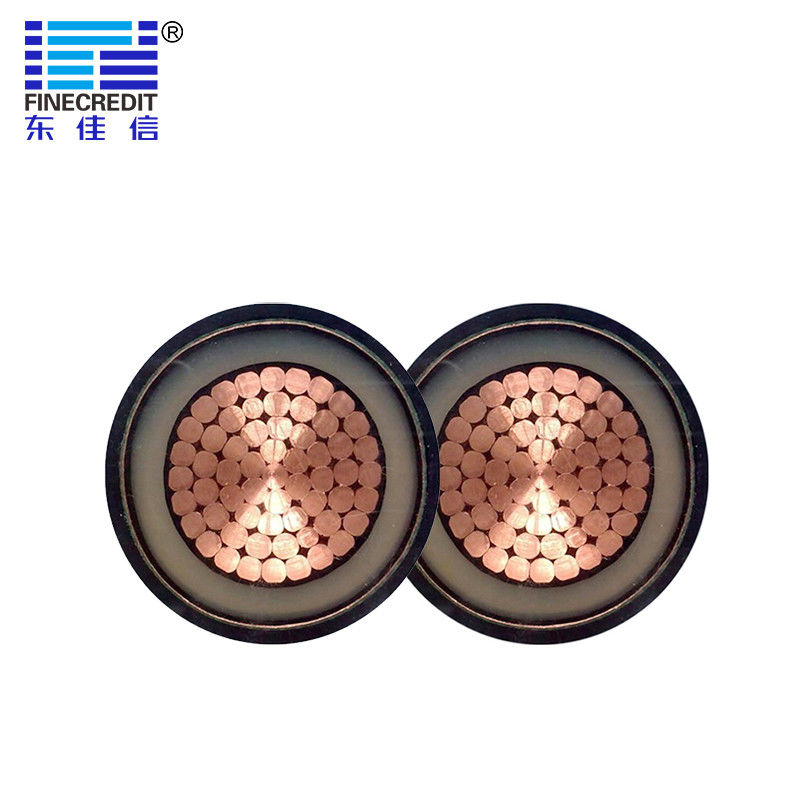

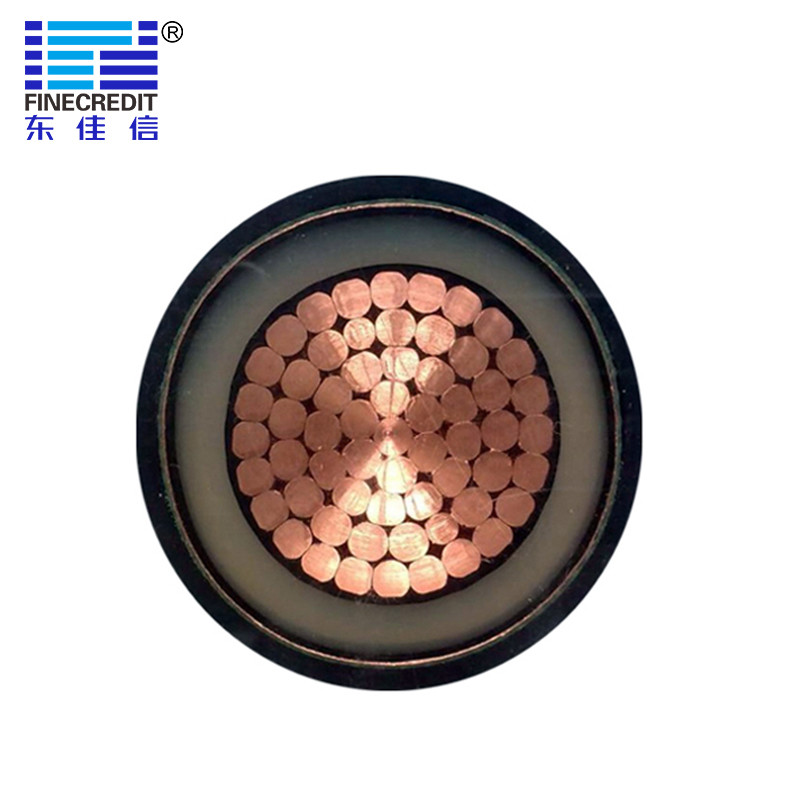

Harga Pabrik XLPE Insulated PVC Sheath 15 kV Cable 1x240 mm2 Kabel Listrik
 |
Contoh Spesifikasi
|
3*70 mm2
|
| Bahan konduktor |
Tembaga
|
|
|
Struktur Konstanta
|
19/2.18
|
|
|
Diameter konduktor
|
10.0mm
|
|
|
Bahan Isolasi
|
XLPE
|
|
|
Isolasi Berarti Ketebalan
|
10.5mm
|
|
|
Pita Konduktor
|
60*0.20
|
|
|
Bahan Jaket
|
PVC
|
| karakteristik konstruksi | |
| Bentuk konduktor | Terdampar melingkar (RM) |
| Bebas timah | Ya |
| Isolasi | XLPE |
| Layar | pita tembaga |
| Bahan tempat tidur | Pita pemisah |
| Selubung luar | PVC |
| Karakteristik penggunaan | |
| Kemasan | Drum Kayu Baja |
| Suhu pemasangan minimum | -20 °C |
| Maks.suhu konduktor dalam pelayanan | 90 °C |
| Hubungan pendek maks.suhu konduktor | 250 °C |
| Faktor lentur saat meletakkan | 20 (xD) |
| penampang konduktor (mm²) | Struktur konduktor | Ketebalan isolasi (mm) | ketebalan selubung (mm) | Perkiraan diameter kabel (mm) | Resistansi maksimum konduktor pada 20℃ (Ω/km) |
| 3 × 35 | 7 | 4,5 | 2.6 | 51.3 | 0,524 |
| 3 × 50 | 10 | 4,5 | 2.7 | 53.8 | 0,387 |
| 3×70 | 14 | 4,5 | 2.8 | 57.5 | 0.268 |
| 3 × 95 | 19 | 4,5 | 3.0 | 62.0 | 0.193 |
| 3 × 120 | 24 | 4,5 | 3.1 | 65.2 | 0,153 |
| 3 × 150 | 30 | 4,5 | 3.2 | 68.3 | 0,124 |
| 3 × 185 | 37 | 4,5 | 3.3 | 72.3 | 0,0991 |
| 3 × 240 | 48 | 4,5 | 3.5 | 77.9 | 0,0754 |
| 3 × 300 | 61 | 4,5 | 3.7 | 84.3 | 0,0601 |
| 3 × 400 | 61 | 4,5 | 3.9 | 91.9 | 0,0470 |
| 3×500 | 61 | 4,5 | 4.1 | 100,7 | 0,0366 |
| 3 × 630 | 61 | 4,5 | 4.4 | 109.7 | 0,0283 |
PENGUJIAN KABEL TEGANGAN MENENGAH
| Tes rutin: | Tes sampel: | Jenis tes: |
| Tes non-destruktif ini biasanya dilakukan pada semua panjang yang diproduksi. - Resistivitas konduktor - Uji percikan pada selubung luar - Tes tegangan pada selubung - Uji tegangan DC pada selubung luar |
Tes yang berpotensi merusak ini biasanya dilakukan pada setiap proses produksi. - Pemeriksaan konduktor dan dimensi - Tes set panas untuk insulasi XLPE - Ketebalan isolasi dan selubung luar - Tes tegangan empat jam |
Pengujian destruktif ini biasanya dilakukan selain pengujian di atas pada permulaan suplai kabel tertentu untuk memvalidasi desainnya. - Tes tipe listrik termasuk tekukan dan siklus panas - Pengujian tipe non-listrik termasuk sifat mekanik setelah penuaan dan pengujian dalam kondisi kebakaran. |
Data Drum Kabel:
| DRUM KABEL | D1 = Diameter Flensa (mm) | W=Lebar yang Berguna (mm) | D2 = Diameter Laras (mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Pembayaran:
Kami biasanya menggunakan T/T
T/T deposit sebelum produksi dan keseimbangan saat pengiriman.
Syarat pembayaran: Western Union, Escrow, Paypal, T/T, L/C
▼ Pengiriman:
Untuk pesanan besar, kami akan mengirimkan barang melalui udara atau laut.
